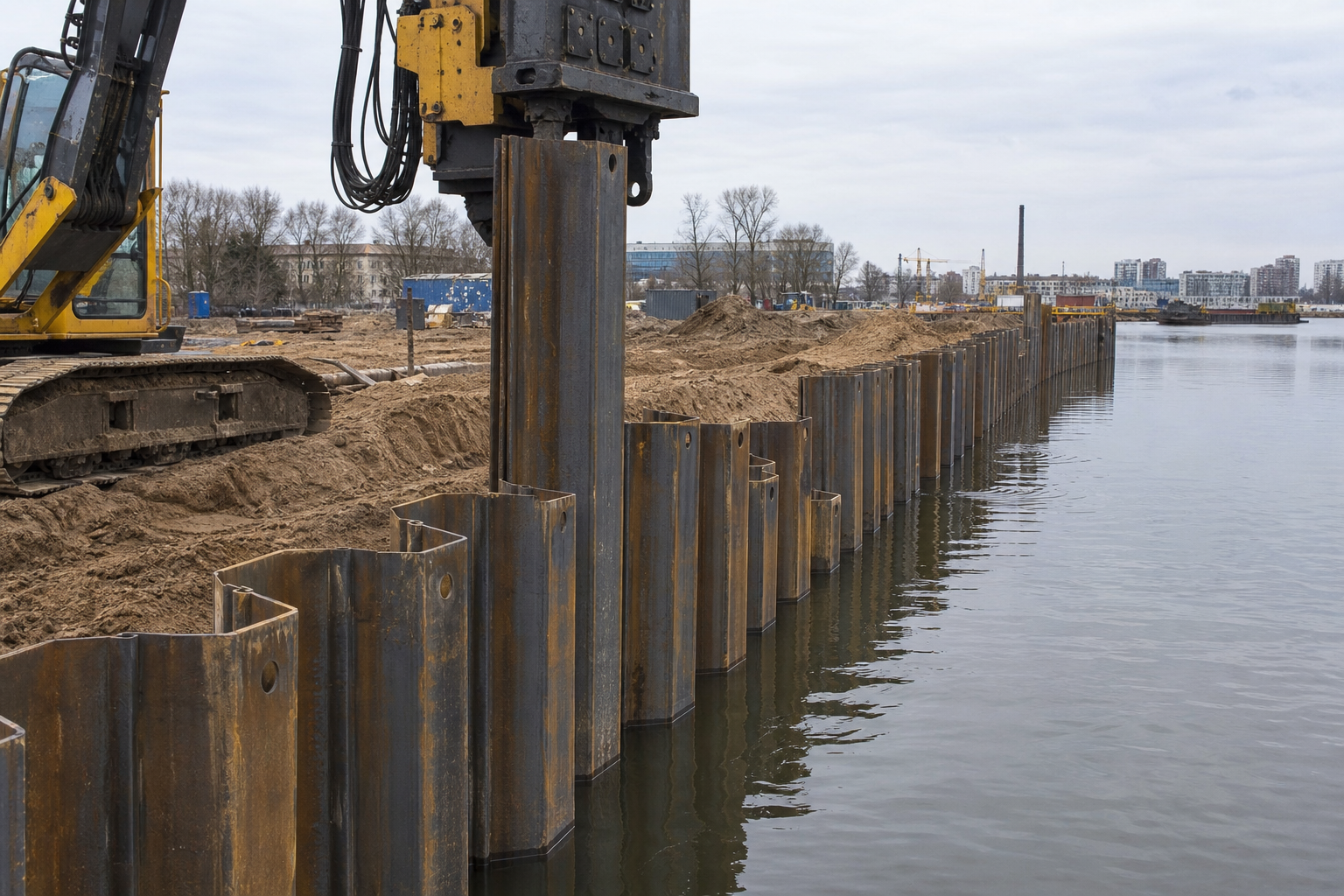

Герметизация замков шпунта Ларсена применяется для предотвращения фильтрации грунтовых вод и выпора грунта через зазоры между профилями. Необходима при строительстве резервуаров чистой воды, канализационных насосных станций, подземных сооружений в обводнённых грунтах. Основные современные методы по СП 304.1325800.2017: гидрофильные профили (эффективность 95–98%, срок службы более 25 лет, стоимость 800–1200 руб./м), полиуретановые ленты (эффективность 98–99%, срок службы более 30 лет, стоимость 1200–1800 руб./м), инъекционная герметизация (эффективность 95–99%, срок службы более 50 лет, стоимость 3500–7500 руб./м).
Когда нужна герметизация замков шпунта
Герметизация обязательна или рекомендуется в следующих случаях:
Резервуары питьевой и технической воды — недопустима фильтрация воды наружу или проникновение загрязнённых грунтовых вод внутрь резервуара. Требования СП 63.13330.2018: фильтрация не более 0,1 л/(м²·сутки).
Канализационные насосные станции — предотвращение утечки сточных вод в грунт, загрязнения окружающей среды. Требования СП 32.13330.2018: полная водонепроницаемость.
Котлованы ниже уровня грунтовых вод — снижение притока воды в котлован (экономия на водоотливе до 40–60%), предотвращение суффозии грунта. Допустимая фильтрация по СП 45.13330.2017: не более 5 л/(м²·сутки).
Подземные паркинги и сооружения — исключение подтопления, протечек через замки, образования высолов на стенах. Требования СП 28.13330.2017: отсутствие видимых признаков фильтрации.
Шпунт с увеличенными зазорами — при зазорах более 5 мм герметизация компенсирует неплотность соединения. По СП 304.1325800.2017: при зазорах 5–10 мм герметизация обязательна.
Агрессивные грунтовые воды — герметизация защищает металл замков от ускоренной коррозии (pH менее 5 или более 9). Полиуретановые ленты и композитные вставки химически стойки в диапазоне pH 1–14.
Современные методы герметизации (2024–2026)
Гидрофильные профили
Саморасширяющиеся профили из резины и бентонита или синтетических полимеров шириной 20–30 мм, закладываются в паз замка перед погружением. При контакте с водой разбухают в 2–4 раза (до 80–120 мм), заполняя зазоры.
Технические характеристики:
- Эффективны при зазорах до 15 мм
- Время активации: 24–48 часов
- Рабочее давление воды: до 0,5 МПа
- Эффективность герметизации: 95–98%
- Срок службы: более 25 лет
Преимущества: высокая эффективность, простота монтажа, экологическая безопасность, возможность извлечения шпунта.
Недостатки: требуется вода для активации (в сухих грунтах не работает), деградация при высыхании (потеря свойств через 12–18 месяцев без воды).
Стоимость: 800–1200 руб./погонный метр (материал + работа).
Применение: резервуары с постоянным уровнем воды, котлованы с длительным водопонижением, временные и постоянные конструкции средней ответственности.
Полиуретановые ленты
Эластичная лента из гидрофильного полиуретана толщиной 5–10 мм, шириной 25–40 мм, клеится на поверхность замка перед погружением. При контакте с водой набухает до 400% от исходного объёма.
Технические характеристики:
- Эффективны при зазорах до 20 мм
- Время активации: 6–12 часов
- Рабочее давление воды: до 1,0 МПа
- Эффективность герметизации: 98–99%
- Срок службы: более 30 лет
- Химическая стойкость: pH 3–11, морская вода
Преимущества: очень высокая эффективность, устойчивость к агрессивным средам, многократное набухание/сжатие при изменении влажности, работает в пресной и морской воде.
Недостатки: высокая стоимость (в 1,5–2 раза дороже гидрофильных профилей), требует тщательной подготовки поверхности, чувствительность к низким температурам при монтаже (минимум +5°C).
Стоимость: 1200–1800 руб./погонный метр.
Применение: постоянные гидротехнические сооружения (причалы, доки), резервуары с агрессивными средами, объекты с переменным уровнем воды, особо ответственные объекты с требованием водонепроницаемости более 50 лет.
Инъекционная герметизация
После установки шпунтовой стенки в зазоры замков через инъекционные отверстия под давлением закачивают полиуретановые, акрилатные или эпоксидные смолы. Смолы заполняют пустоты, проникают в микротрещины.
Типы инъекционных материалов:
- Полиуретановые смолы — вспенивание в 10–20 раз, заполнение крупных зазоров до 30 мм
- Акрилатные гели — проникновение в микротрещины от 0,05 мм, эффективность 97–99%
- Эпоксидные смолы — жёсткий водонепроницаемый барьер, максимальная долговечность
Технические характеристики:
- Эффективны при зазорах от 0,1 до 30 мм
- Рабочее давление после отверждения: до 2,0 МПа
- Эффективность герметизации: 95–99%
- Срок службы: более 50 лет (эпоксидные и акрилатные)
Преимущества: возможность герметизации уже установленной стенки, эффективность при любых зазорах, точечное устранение протечек, возможность работы под водой.
Недостатки: высокая стоимость, необходимость специального оборудования, невозможность повторного использования шпунта.
Стоимость: 3500–7500 руб./погонный метр.
Применение: устранение фильтрации в эксплуатируемых сооружениях, герметизация котлованов с высоким уровнем грунтовых вод (напор более 10 м), постоянные конструкции с требованием максимальной долговечности.
Композитные вставки
Профилированные вставки из стеклопластика или углепластика толщиной 3–5 мм, устанавливаются в паз замка перед погружением. Создают физический барьер для воды и агрессивных сред.
Технические характеристики:
- Эффективны при зазорах до 10 мм
- Рабочее давление: до 1,5 МПа
- Эффективность герметизации: 99%
- Срок службы: более 50 лет
- Химическая стойкость: pH 1–14, кислоты, щёлочи, растворители
Преимущества: абсолютная коррозионная стойкость, не требуется вода для активации, постоянные свойства в течение всего срока службы, возможность многократного использования шпунта.
Недостатки: очень высокая стоимость (в 2,5–4 раза дороже гидрофильных профилей), сложность установки, хрупкость при ударных нагрузках.
Стоимость: 3000–5000 руб./погонный метр.
Применение: резервуары с агрессивными химическими средами (кислоты, щёлочи), объекты нефтехимической промышленности, очистные сооружения с биологически активными средами, объекты с экстремальными температурами.
Сравнение методов герметизации
| Параметр | Гидрофильные профили | Полиуретановые ленты | Инъекционные гели | Композитные вставки |
|---|---|---|---|---|
| Момент применения | До погружения (в паз) | До погружения (на поверхность) | После установки стенки | До погружения (в паз) |
| Эффективность при зазорах | До 15 мм | До 20 мм | До 30 мм | До 10 мм |
| Водонепроницаемость | 95–98% | 98–99% | 95–99% | 99% |
| Стоимость за п.м. | 800–1200 руб. | 1200–1800 руб. | 3500–7500 руб. | 3000–5000 руб. |
| Возможность извлечения шпунта | Да | Затруднено | Невозможно | Да |
| Срок службы | более 25 лет | более 30 лет | более 50 лет | более 50 лет |
| Работа в сухих грунтах | Нет | Нет | Да | Да |
| Применение | Резервуары, котлованы, средняя ответственность | Гидротехника, постоянные сооружения | Устранение течей, ремонт | Агрессивные среды, химпром |
Как выполняется герметизация гидрофильными профилями
- Подбор типа профиля: круглые профили диаметром 15–25 мм для узких пазов, плоские ленты 20×10 мм для широких пазов, профили на основе синтетических полимеров для морской воды.
- Очистка паза замка: удаление грязи, ржавчины, остатков смазки металлической щёткой или сжатым воздухом. Паз должен быть сухим (влажность не более 10%).
- Укладка профиля в паз: профиль закладывается по всей длине шпунта (12–18 м) с фиксацией клеем или самоклеящимся слоем.
- Контроль непрерывности: профиль должен идти непрерывной линией, стыки выполняются внахлёст 10–15 см с проклейкой.
- Погружение соседнего профиля: гребень входит в паз, прижимает гидрофильный профиль. Контроль вертикальности (отклонение не более 1:300).
- Активация профиля: при контакте с грунтовыми водами профиль разбухает в течение 24–48 часов, герметизируя зазоры.
- Контроль герметичности: визуальный осмотр (отсутствие мокрых пятен), измерение расхода откачки (снижение в 20–50 раз).
Как выполняется инъекционная герметизация
- Выявление зон фильтрации: визуальный осмотр, тепловизионная съёмка, индикация красителями. Маркировка участков с течами.
- Бурение инъекционных отверстий: диаметром 12–18 мм рядом с замком, шаг 0,5–1 метр по вертикали, глубина до зоны замка.
- Установка пакеров: в отверстия вставляют инъекционные пакеры (трубки с уплотнением) для подачи смолы под давлением.
- Подготовка инъекционного состава: смешивание двух компонентов (полиуретан, акрилат или эпоксид) в нужной пропорции.
- Инъекция под давлением: насосом смола подаётся под давлением 0,5–1,5 МПа. Признаки заполнения: выход смолы через соседние отверстия, возрастание давления.
- Выдержка и твердение: полиуретан твердеет за 15–30 минут, акрилат за 30 минут – 2 часа, эпоксид за 2–6 часов.
- Контроль результата: через 24–72 часа проверка отсутствия течей (визуальный осмотр, измерение расхода откачки, тепловизионная съёмка).
Стоимость герметизации замков шпунта
Гидрофильные профили
- Материал: 500–800 руб./погонный метр
- Работа по укладке: 300–400 руб./погонный метр
- Итого: 800–1200 руб./погонный метр
Пример расчёта: котлован периметром 100 м, глубина 10 м. Общая длина: 1000 м. Стоимость: 1000 м × 1000 руб./м = 1 000 000 руб.
Полиуретановые ленты
- Материал: 800–1200 руб./погонный метр
- Работа по установке: 400–600 руб./погонный метр
- Итого: 1200–1800 руб./погонный метр
Пример расчёта: резервуар периметром 50 м, высота 8 м. Общая длина: 400 м. Стоимость: 400 м × 1500 руб./м = 600 000 руб.
Инъекционная герметизация
- Материал (смола): 1000–2500 руб./кг, расход 2–5 кг/м
- Работа (бурение, инъекция, контроль): 1500–4000 руб./погонный метр
- Аренда оборудования: 500–1000 руб./погонный метр
- Итого: 3500–7500 руб./погонный метр
Особенность: обычно выполняется локально на участках с протечками. Пример: 5 участков по 3 м = 15 м. Стоимость: 15 м × 5000 руб./м = 75 000 руб.
Композитные вставки
- Материал (изготовление на заказ): 2000–3500 руб./погонный метр
- Работа по установке: 1000–1500 руб./погонный метр
- Итого: 3000–5000 руб./погонный метр
Типичные ошибки при герметизации
Неправильный выбор метода
Ошибка: применение гидрофильных профилей в сухих грунтах (профиль не активируется).
Правильно: для сухих грунтов применять композитные вставки или инъекционные смолы (не требуют воды).
Некачественная подготовка поверхности
Ошибка: грязь, ржавчина в пазу замка при установке гидрофильных профилей или полиуретановых лент.
Правильно: тщательная очистка паза металлической щёткой, пескоструем или сжатым воздухом.
Разрывы гидрофильного профиля
Ошибка: при укладке или погружении профиль рвётся, образуются незагерметизированные участки.
Правильно: контроль непрерывности профиля, стыки внахлёст 10–15 см с проклейкой, защита от острых краёв.
Недостаточное давление при инъекции
Ошибка: инъекция под низким давлением (менее 0,3 МПа) — смола не заполняет весь объём зазоров.
Правильно: давление 0,5–1,5 МПа, контроль заполнения по выходу смолы через соседние отверстия.
Отсутствие контроля после герметизации
Ошибка: не проводится контроль герметичности (течи выявляются в процессе эксплуатации).
Правильно: обязательный контроль через 24–72 часа: визуальный осмотр, измерение расхода откачки, тепловизионная съёмка.
Нормативная база для герметизации
СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
Регламентирует проектирование шпунтовых ограждений котлованов. Допустимая фильтрация через шпунтовую стенку: не более 5 л/(м²·сутки). При зазорах в замках более 5 мм герметизация обязательна.
СП 63.13330.2018 «Бетонные и железобетонные конструкции»
Устанавливает требования к водонепроницаемости резервуаров. Резервуары питьевой воды: фильтрация не более 0,1 л/(м²·сутки). КНС, очистные сооружения: фильтрация не допускается.
ГОСТ 5686-2020 «Шпунт стальной горячекатаный»
Нормирует качество замковых соединений шпунта. Производственный зазор: 1,5–3 мм. Эксплуатационный допустимый: до 5 мм. Зазоры более 5 мм: требуется герметизация.
СП 28.13330.2017 «Защита строительных конструкций от коррозии»
Описывает методы защиты металлоконструкций от коррозии. Антикоррозионное покрытие замков должно быть совместимо с материалами герметизации. Толщина покрытия: не менее 80 мкм (цинк) или 120 мкм (полимерное).
СП 304.1325800.2017 «Проектирование шпунтовых ограждений»
Специализированный документ для шпунтовых конструкций (актуализация 2023). Рекомендуемые методы: гидрофильные профили на основе синтетических полимеров, полиуретановые ленты, инъекционные акрилатные и полиуретановые гели. Эффективность герметизации должна быть не менее 90%.
EN 12063:2020 «Sheet pile walls»
Европейский стандарт на проектирование шпунтовых ограждений. Классификация по водонепроницаемости: W1 (до 10 л/м²·сутки), W2 (до 5 л/м²·сутки), W3 (до 1 л/м²·сутки), W4 (до 0,1 л/м²·сутки). Для резервуаров питьевой воды обязателен класс W4.
Заключение
Герметизация замков шпунта Ларсена — необходимая мера для обеспечения водонепроницаемости резервуаров, канализационных насосных станций, подземных сооружений в обводнённых грунтах. Выбор метода зависит от величины зазоров, требований к герметичности, типа объекта, условий эксплуатации, бюджета.
Современные методы герметизации (2024–2026):
- Гидрофильные профили (800–1200 руб./м) — оптимальный баланс стоимости и эффективности для зазоров до 15 мм, эффективность 95–98%, срок службы более 25 лет
- Полиуретановые ленты (1200–1800 руб./м) — наилучшее решение для постоянных сооружений при зазорах до 20 мм, эффективность 98–99%, срок службы более 30 лет
- Инъекционная герметизация (3500–7500 руб./м) — для устранения протечек в эксплуатируемых сооружениях при зазорах до 30 мм, эффективность 95–99%, срок службы более 50 лет
- Композитные вставки (3000–5000 руб./м) — для особо агрессивных сред при зазорах до 10 мм, эффективность 99%, срок службы более 50 лет
Правильная технология герметизации, качественные сертифицированные материалы, контроль результата современными методами (тепловизионная съёмка, индикация красителями, цифровой мониторинг) обеспечивают долговечность и надёжность шпунтовых ограждений согласно требованиям СП 45.13330.2017, СП 63.13330.2018, СП 304.1325800.2017, EN 12063:2020.
Если вашему проекту требуется подбор оптимального метода герметизации замков шпунта, расчёт стоимости, выполнение работ с применением современных материалов и технологий, устранение протечек в эксплуатируемых сооружениях, контроль качества герметизации — обратитесь к специалистам для разработки технического решения, выполнения работ, получения гарантийных обязательств на герметизацию (10–30 лет в зависимости от метода и материалов).
Часто задаваемые вопросы
-
Когда обязательна герметизация замков шпунта?
Герметизация обязательна по СП 304.1325800.2017 (актуализация 2023) в следующих случаях: резервуары питьевой воды (требование СП 63.13330.2018: фильтрация не более 0,1 л/м²·сутки), канализационные насосные станции (требование СП 32.13330.2018: полная водонепроницаемость), подземные сооружения с жёсткими требованиями к сухости (подземные паркинги, хранилища, архивы), зазоры в замках более 5 мм при наличии грунтовых вод, уровень грунтовых вод выше дна котлована на 2 м и более. Герметизация рекомендуется для котлованов с длительным сроком эксплуатации (более 6 месяцев), котлованов вблизи существующих зданий, агрессивных грунтовых вод, постоянных конструкций.
-
Какой метод герметизации самый надёжный?
Для превентивной герметизации (до погружения) — полиуретановые ленты: эффективность 98–99%, долговечность более 30 лет, работают в пресной и морской воде, устойчивость к агрессивным средам pH 3–11. Стоимость 1200–1800 руб./м. Для корректирующей герметизации (после установки) — инъекционные акрилатные гели: эффективность 97–99%, проникновение в микротрещины от 0,05 мм, срок службы более 50 лет, сертифицированы для питьевой воды. Стоимость 3500–7500 руб./м. Для особо агрессивных сред — композитные вставки (стеклопластик, углепластик): абсолютная коррозионная стойкость pH 1–14, срок службы более 50 лет, эффективность 99%. Стоимость 3000–5000 руб./м.
-
Можно ли герметизировать замки уже установленного шпунта?
Да, методом инъекционной герметизации. Технология: выявление зон фильтрации (визуальный осмотр, тепловизионная съёмка), бурение инъекционных отверстий диаметром 12–18 мм рядом с замками (шаг 0,5–1 м), установка пакеров, закачка полиуретановых, акрилатных или эпоксидных смол под давлением 0,5–1,5 МПа, выдержка до твердения (15 минут – 6 часов), контроль результата. Эффективность: 95–99%. Стоимость: 3500–7500 руб./погонный метр (обрабатываются только проблемные участки). Применение: устранение протечек в эксплуатируемых резервуарах, герметизация котлованов после выявления течей, усиление герметизации перед заполнением резервуаров питьевой воды.
-
Сколько стоит герметизация замков гидрофильными профилями?
Материал: 500–800 руб./погонный метр (профили на основе бентонита для пресной воды — 500–600 руб./м, профили на основе синтетических полимеров для морской воды — 700–800 руб./м). Работа: 300–400 руб./погонный метр (очистка паза, укладка профиля, фиксация). Итого: 800–1200 руб./погонный метр. Пример расчёта для котлована: периметр 100 м, глубина 10 м, общая длина герметизации 1000 погонных метров. Стоимость материала: 1000 м × 650 руб./м = 650 000 руб. Стоимость работы: 1000 м × 350 руб./м = 350 000 руб. Общая стоимость: 1 000 000 руб. Сравнение с другими методами: полиуретановые ленты — 1 500 000 руб. (плюс 50%), инъекционная герметизация (весь периметр) — 5 000 000 руб. (плюс 400%). Вывод: гидрофильные профили — оптимальный баланс стоимости и эффективности для большинства объектов при зазорах до 15 мм.
-
Работают ли гидрофильные профили в сухих грунтах?
Нет, гидрофильные профили активируются только при контакте с водой. В сухих грунтах профиль остаётся в исходном состоянии (не разбухает), не обеспечивает герметичность. Проблемы: профиль не разбухает, зазоры остаются незаполненными; при появлении воды (сезонное повышение УГВ) профиль может деградировать из-за длительного высыхания (потеря свойств через 12–18 месяцев без воды). Решение для сухих грунтов: композитные вставки (стеклопластик, углепластик) — не требуют воды, постоянные свойства, срок службы более 50 лет, стоимость 3000–5000 руб./м; полимерные мастики (полиуретановые, эпоксидные) — работают в любых грунтах, дополнительная антикоррозионная защита, срок службы 15–30 лет, стоимость 1500–3500 руб./м; инъекционные эпоксидные смолы (при выявлении течей после появления воды) — твердеют в сухих и обводнённых грунтах, максимальная долговечность более 50 лет, стоимость 3500–7500 руб./м.
-
Можно ли извлечь шпунт после герметизации замков?
Зависит от метода герметизации. Можно извлечь: гидрофильные профили (профиль сжимается при извлечении, шпунт можно использовать повторно 6–10 циклов); композитные вставки при аккуратном извлечении (вставки остаются в пазу, шпунт можно использовать повторно с новыми вставками, 10–15 циклов). Затруднительно: полиуретановые ленты (лента склеивает замки, извлечение возможно с повышенным усилием на 30–50% больше, повторное использование 3–5 циклов); полимерные мастики (мастика склеивает замки, усилие увеличивается на 40–60%, повторное использование 3–5 циклов). Невозможно извлечь: инъекционная герметизация (смола заполняет зазоры, извлечение невозможно без разрушения замков, шпунт остаётся в грунте навсегда). Рекомендации: для временных ограждений применять гидрофильные профили (800–1200 руб./м, свободное извлечение) или композитные вставки (3000–5000 руб./м, извлечение с заменой вставок); для постоянных конструкций применять полиуретановые ленты (1200–1800 руб./м, максимальная долговечность более 30 лет) или при выявлении течей — инъекционную герметизацию (3500–7500 руб./м, эффективность 95–99%).
