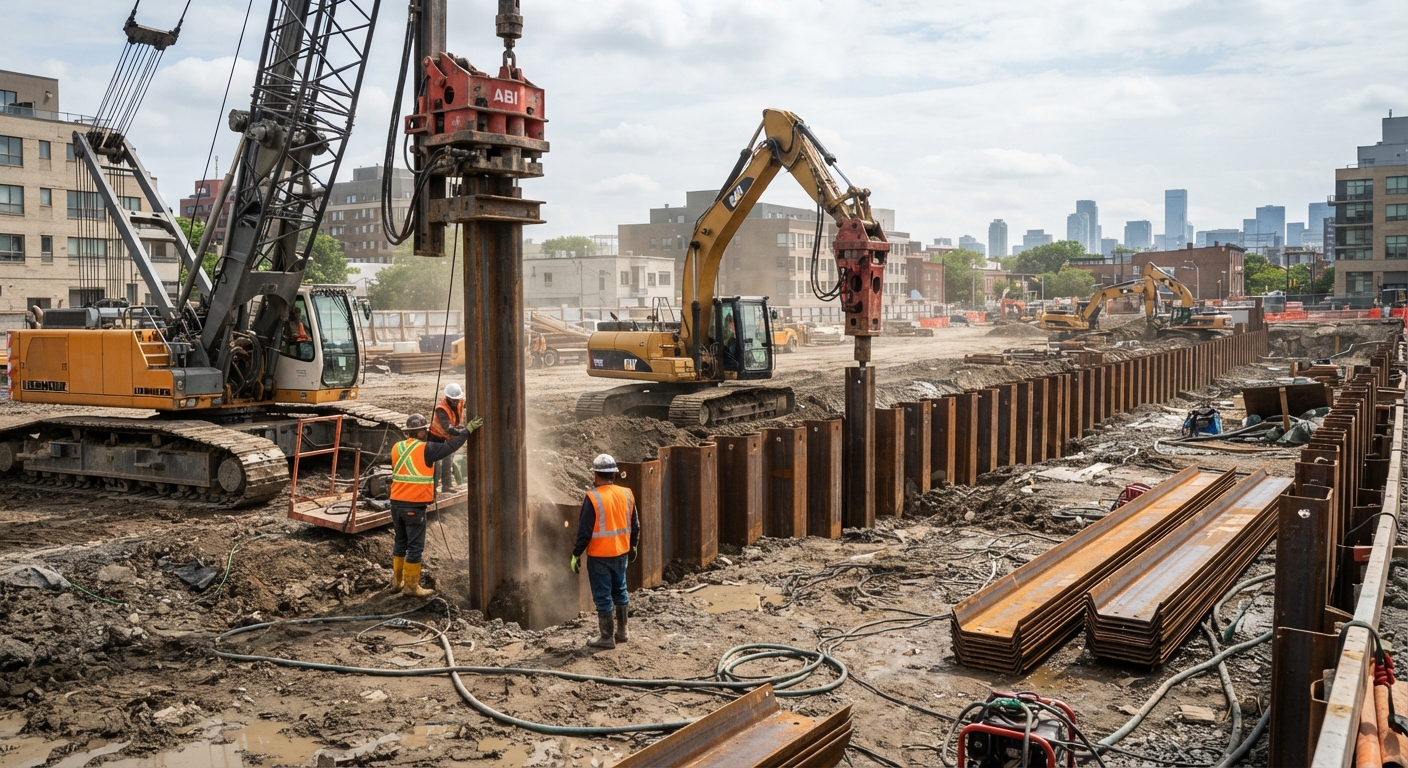

Выбор метода погружения шпунта определяется грунтовыми условиями, глубиной погружения, близостью застройки, требованиями к вибрации и шуму, сроками и бюджетом проекта. Основные технологии — вибропогружение, ударная забивка дизель-молотом и статическое вдавливание — различаются по скорости, энергопотреблению, воздействию на грунт и окружающие здания. Вибропогружение универсально и эффективно в большинстве несвязных грунтов, забивка применяется в плотных глинах и при больших глубинах, статическое вдавливание незаменимо в городских условиях вблизи зданий. Комбинированные методы (вибропогружение с подмывом, лидерное бурение с забивкой) используются в сложных грунтах. Правильный выбор технологии обеспечивает достижение проектной глубины, сохранность конструкций и экономическую эффективность.
Какие методы погружения шпунта существуют
В промышленном и гражданском строительстве применяются четыре основные технологии погружения металлического шпунта:
Вибропогружение
Шпунт погружается под действием высокочастотных вибраций, создаваемых вибропогружателем. Вибрация снижает трение грунта о поверхность профиля, шпунт погружается под собственным весом и усилием вибромолота. Наиболее распространённый метод, эффективен в песках, супесях, водонасыщенных грунтах.
Ударная забивка
Шпунт забивается ударами дизель-молота или гидромолота. Каждый удар передаёт кинетическую энергию профилю, который внедряется в грунт. Применяется в плотных глинах, суглинках, при необходимости достижения больших глубин, когда вибропогружение неэффективно.
Статическое вдавливание
Шпунт вдавливается в грунт статической силой гидравлических домкратов, установленных на специальной раме или базовой машине. Метод бесшумный, не создаёт вибрации, применяется вблизи существующих зданий, в исторических центрах городов, на объектах с жёсткими ограничениями по шуму.
Комбинированные методы
Лидерное бурение с последующей забивкой или вибропогружением — для скальных и мерзлых грунтов. Вибропогружение с подмывом — для плотных песков и гравийных грунтов. Комбинация вибрации и статики — для оптимизации скорости и снижения воздействия на окружающую среду.
Вибропогружение или забивка: в чём разница
| Параметр | Вибропогружение | Ударная забивка | Статическое вдавливание |
|---|---|---|---|
| Принцип работы | Высокочастотная вибрация снижает трение грунта | Ударные импульсы внедряют профиль в грунт | Статическое усилие гидродомкратов вдавливает шпунт |
| Производительность | 100–200 м/сутки в типовых условиях | 50–100 м/сутки в типовых условиях | 30–80 м/сутки в типовых условиях |
| Грунты | Пески, супеси, водонасыщенные, рыхлые | Глины, суглинки, плотные, тяжёлые | Универсален, особенно эффективен в связных грунтах |
| Глубина погружения | До 18–25 м | До 30–40 м | До 20–30 м |
| Уровень вибрации | Средний–высокий (требует контроля) | Высокий | Отсутствует |
| Уровень шума | 80–100 дБ | 100–120 дБ | 60–75 дБ |
| Работа вблизи зданий | Возможна с ограничениями и мониторингом | Нежелательна из-за вибрации | Оптимальна, безопасна для фундаментов |
| Энергопотребление | Среднее (электрические или гидравлические) | Высокое (дизель-молот) | Высокое (мощные гидростанции) |
| Стоимость работ | Средняя, оптимальна по соотношению цена/скорость | Средняя–низкая в подходящих грунтах | Высокая из-за специализированного оборудования |
Когда выбирать вибропогружение шпунта
Вибропогружение — наиболее универсальный и распространённый метод. Рекомендуется в следующих условиях:
- Песчаные и супесчаные грунты — вибрация эффективно разжижает структуру песка, шпунт погружается с высокой скоростью.
- Водонасыщенные грунты — вибрация снижает сопротивление обводнённого грунта, облегчает погружение.
- Средние глубины — до 15–18 метров, где вибропогружатели работают наиболее эффективно.
- Типовые условия без особых ограничений — промышленные площадки, удалённость от застройки, допустимость вибрации и шума.
- Необходимость высокой скорости — вибропогружение обеспечивает производительность до 200 погонных метров в сутки в оптимальных грунтовых условиях.
- Стандартный бюджет проекта — метод оптимален по соотношению стоимости, скорости и надёжности.
Когда выбирать ударную забивку шпунта
Забивка дизель-молотом или гидромолотом применяется в условиях, где вибропогружение малоэффективно:
- Плотные глинистые грунты — глины, тяжёлые суглинки, где вибрация не снижает трение достаточно для погружения.
- Большие глубины погружения — от 20 до 30–40 метров, где энергии вибропогружателя недостаточно.
- Необходимость пробивки плотных прослоек — линзы гравия, валуны, плотные прослойки в толще грунта.
- Отсутствие ограничений по вибрации — промышленные зоны, удалённые от жилой застройки объекты.
- Экономия на оборудовании — дизель-молоты дешевле в эксплуатации, чем мощные вибропогружатели для глубоких погружений.
Ограничения: высокий уровень вибрации и шума, риск повреждения замков шпунта при неправильной настройке энергии удара, невозможность работы в плотной городской застройке.
Когда выбирать статическое вдавливание шпунта
Статическое вдавливание незаменимо в городских условиях и вблизи чувствительных объектов:
- Плотная городская застройка — исторические центры, районы с ветхими зданиями, объекты культурного наследия.
- Близость фундаментов и коммуникаций — расстояние менее 10–15 метров от существующих зданий, подземных сооружений.
- Жёсткие ограничения по шуму — объекты вблизи больниц, школ, жилых районов, работы в ночное время.
- Связные грунты средней плотности — глины, суглинки, где статическое усилие эффективно вытесняет грунт без вибрации.
- Требования заказчика или надзора — условия контрактов, предписания органов охраны памятников, экологические ограничения.
Ограничения: меньшая производительность по сравнению с вибропогружением, высокая стоимость оборудования и работ, ограниченная глубина погружения (зависит от мощности установки).
Какой метод погружения выбрать для конкретных условий
| Условия проекта | Рекомендуемый метод |
|---|---|
| Песчаные грунты, глубина 8–12 м, промплощадка, сжатые сроки | Вибропогружение электрическим или гидравлическим вибропогружателем |
| Плотные глинистые грунты, глубина 15–25 м, отсутствие застройки | Ударная забивка дизель-молотом или гидромолотом |
| Центр города, расстояние до зданий 5–10 м, требования по вибрации | Статическое вдавливание с геодезическим мониторингом |
| Обводнённые пески, глубина 10–15 м, умеренная застройка | Вибропогружение с контролем уровня вибрации |
| Плотные пески с гравием, глубина 12–18 м, отсутствие ограничений | Вибропогружение с подмывом или комбинированный метод (вибро + забивка) |
| Скальные или мерзлые грунты, глубина 10–20 м | Лидерное бурение с последующей забивкой или вибропогружением |
| Суглинки средней плотности, близость метро или тоннелей | Статическое вдавливание с пошаговым контролем деформаций |
| Переменные грунты (чередование песков и глин), глубина 10–15 м | Комбинированный метод: вибропогружение в песках, забивка в глинах |
Как выбрать оборудование для погружения шпунта
Вибропогружатели
Выбор зависит от массы шпунта, глубины, грунтовых условий. Для лёгких профилей (Ларсен II–III) глубиной до 10 м достаточно вибропогружателя мощностью 50–80 кВт. Для тяжёлых профилей (Ларсен V–VII) и глубин 15–20 м требуются установки 100–150 кВт и выше. Электрические вибропогружатели экономичны, гидравлические — универсальны и регулируются по частоте и амплитуде.
Современные вибропогружатели оснащаются системами автоматического контроля вертикальности и вибромониторинга в реальном времени, что особенно важно при работе в городских условиях.
Дизель-молоты и гидромолоты
Энергия удара подбирается исходя из массы шпунта и сопротивления грунта. Для профилей массой 50–80 кг/м применяют молоты с энергией 3–5 кДж, для тяжёлых профилей 100–150 кг/м — 8–12 кДж. Гидромолоты предпочтительнее в городских условиях: ниже шум, регулируемая энергия удара, меньше выхлопа.
Установки статического вдавливания
Усилие вдавливания должно превышать сопротивление грунта в 1,5–2 раза. Для шпунта в глинах на глубину 10–12 м требуется установка с усилием 200–300 тонн. Базовые машины — гусеничные экскаваторы, специализированные рамы с гидростанциями. Важна устойчивость установки и возможность создания противодавления.
Какие ограничения существуют для каждого метода
Ограничения вибропогружения
- Неэффективно в очень плотных глинах и скальных грунтах
- Создаёт вибрацию, требующую контроля вблизи зданий (обычно не ближе 15–20 м без специальных мер)
- Уровень шума 80–100 дБ, ограничения в жилых зонах
- Риск разуплотнения водонасыщенных грунтов и осадки фундаментов
Ограничения ударной забивки
- Высокая вибрация и шум (100–120 дБ), недопустима вблизи ветхих зданий
- Риск повреждения замков шпунта при избыточной энергии удара
- Низкая производительность в очень плотных и скальных грунтах
- Высокое энергопотребление, зависимость от топлива (дизель-молоты)
Ограничения статического вдавливания
- Меньшая производительность (30–80 м/сутки в типовых условиях против 100–200 при вибропогружении)
- Высокая стоимость оборудования и работ
- Ограничение по глубине и сопротивлению грунта (зависит от мощности установки)
- Требует устойчивой базовой платформы или противовеса
Можно ли комбинировать методы погружения на одном объекте
Да, комбинированные технологии повышают эффективность и решают сложные задачи:
Вибропогружение + подмыв — в плотных песках и гравийных грунтах. Вода под давлением подаётся к наконечнику шпунта, разжижает грунт, вибрация завершает погружение. Производительность увеличивается в 1,5–2 раза.
Лидерное бурение + забивка — в скальных, мерзлых грунтах, при наличии валунов. Буром разрабатывают лидерную скважину диаметром меньше ширины шпунта, затем шпунт забивают или вибропогружают.
Вибропогружение + статическое довдавливание — вибрация используется для основного погружения, статика — для финального довдавливания до проектной отметки с минимальной вибрацией.
Зонирование по методам — вибропогружение на участках без застройки, статическое вдавливание вблизи зданий. Оптимизирует сроки и затраты.
Как контролируют качество погружения шпунта
Независимо от метода, контролируются следующие параметры:
Вертикальность — отклонение от оси не более 1–2% от глубины погружения согласно СП 45.13330.2017. Контроль теодолитом, лазерными приборами или автоматическими системами на современных вибропогружателях.
Отметка погружения — достижение проектной глубины с допуском ±5 см для глубин до 12 м (согласно СП 24.13330.2021). Замеры после каждого прохода или через 2–3 метра.
Плотность замков — визуальный осмотр, проверка зазоров, при необходимости — ультразвуковой контроль сварных соединений согласно ГОСТ 5686-2020.
Целостность профиля — отсутствие трещин, деформаций, повреждений замков. Осмотр после извлечения (для повторно используемого шпунта).
Уровень вибрации — при работе вблизи зданий. Замеры виброметрами, сравнение с допустимыми нормами СанПиН 1.2.3685-21.
Деформации окружающих зданий — геодезический мониторинг осадок, кренов, трещин согласно СП 126.13330.2012. Периодичность 1–2 раза в неделю при активных работах.
Нормативная база для выбора метода погружения шпунта
Проектирование технологии погружения и выбор оборудования регламентируются действующими нормативными документами:
СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — устанавливает требования к проектированию земляного полотна, шпунтовых ограждений, методам погружения свай и шпунта, допускам вертикальности.
СП 24.13330.2021 «Свайные фундаменты» — регламентирует расчёт свайных фундаментов, включая выбор способа погружения в зависимости от грунтовых условий, контроль несущей способности, допуски по глубине погружения.
ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями» — нормирует качество металлических шпунтовых свай, допустимые отклонения при погружении, требования к замковым соединениям.
СП 22.13330.2016 «Основания зданий и сооружений» (актуализированная редакция СНиП 2.02.01-83*) — описывает требования к основаниям зданий и сооружений, методы контроля деформаций при производстве работ вблизи существующих объектов.
СП 48.13330.2019 «Организация строительства» — устанавливает требования к организации строительного процесса, технологической последовательности работ.
СП 49.13330.2010 «Безопасность труда в строительстве» — регламентирует требования безопасности при работе с молотами, вибропогружателями, ограничения по шуму и вибрации на рабочих местах.
СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» — регламентирует допустимые уровни шума и вибрации в жилых зонах, на рабочих местах, вблизи социальных объектов.
СП 126.13330.2012 «Геодезические работы в строительстве» — устанавливает требования к геодезическому контролю при производстве работ, мониторингу деформаций.
Эти документы задают критерии выбора метода, требования к оборудованию, контролю качества, мерам защиты окружающей среды и застройки.
Заключение
Выбор метода погружения шпунта — комплексная задача, требующая учёта грунтовых условий, глубины, близости застройки, сроков и бюджета. Вибропогружение универсально и эффективно в большинстве несвязных грунтов, обеспечивает высокую скорость и умеренную стоимость в типовых условиях. Ударная забивка незаменима в плотных глинах и на больших глубинах. Статическое вдавливание — единственный метод для плотной городской застройки и объектов с жёсткими ограничениями по вибрации. Комбинированные технологии решают сложные задачи и оптимизируют процесс.
Грамотный выбор метода на основе инженерно-геологических изысканий и расчётов в соответствии с действующими сводами правил обеспечивает достижение проектной глубины, сохранность окружающих конструкций и экономическую эффективность.
Если вашему проекту требуется погружение шпунта — обратитесь к специалистам для подбора оптимального метода, оборудования и выполнения работ с гарантией качества и соблюдением всех нормативных требований СП 45.13330.2017, СП 24.13330.2021, СП 48.13330.2019 и других действующих стандартов.
Часто задаваемые вопросы
-
Что быстрее: вибропогружение или забивка шпунта?
Вибропогружение в 1,5 - 2 раза быстрее в подходящих грунтовых условиях (пески, супеси): 100–200 м/сутки против 50 - 100 м/сутки при забивке. В плотных глинах забивка может быть эффективнее, так как вибропогружение застревает или требует избыточной мощности. Производительность сильно зависит от конкретных грунтовых условий и может отличаться от указанных значений.
-
Можно ли использовать вибропогружение в центре города?
Да, но с ограничениями. Требуется контроль уровня вибрации согласно СанПиН 1.2.3685-21, геодезический мониторинг зданий по СП 126.13330.2012, согласование с надзорными органами. При расстоянии менее 10 - 15 м до зданий рекомендуется статическое вдавливание или комбинированный метод с минимальной вибрацией.
-
Какой метод дешевле: вибропогружение или статическое вдавливание?
Вибропогружение дешевле в 1,5 - 2 раза за счёт более высокой производительности и меньшей стоимости оборудования. Статическое вдавливание дороже, но незаменимо в условиях жёстких ограничений по вибрации и при работе вблизи чувствительных объектов.
-
Нужно ли лидерное бурение при погружении шпунта в песчаных грунтах?
Обычно нет, вибропогружение в песках эффективно без лидерного бурения. Лидерное бурение применяется в скальных, мерзлых грунтах, при наличии крупных валунов, плотных прослоек, которые невозможно пробить вибрацией или ударами.
-
Как выбрать мощность вибропогружателя для шпунта Ларсен IV?
Для профиля Ларсен IV (масса около 75 кг/м) на глубину 10 - 15 м в песчаных и супесчаных грунтах требуется вибропогружатель мощностью 80 - 120 кВт. В плотных грунтах или при большей глубине 120 - 150 кВт. Точный расчёт зависит от сопротивления грунта и определяется проектом производства работ.
-
Можно ли погрузить шпунт на 20 метров статическим вдавливанием?
Да, при условии достаточной мощности установки (усилие 300 - 500 тонн) и подходящих грунтовых условиях (глины, суглинки средней плотности). В плотных или скальных грунтах на таких глубинах эффективнее забивка или комбинированный метод.
-
Какой метод меньше повреждает замки шпунта?
Статическое вдавливание и вибропогружение меньше повреждают замки, чем ударная забивка. При забивке риск деформации замков выше, особенно при неправильной настройке энергии удара или наличии препятствий в грунте. Требуется контроль состояния замков после погружения согласно ГОСТ 5686-2020.
