Коротко. Трубошпунт используют там, где обычного шпунта уже недостаточно по жесткости. Ограждение собирают из стальных труб большого диаметра, погружая их вибропогружателем или установкой статического вдавливания. Такое решение применяют для глубоких котлованов, гидротехнических сооружений и объектов, где важно удержать грунт и ограничить приток воды.
Что такое трубошпунт и где применяется

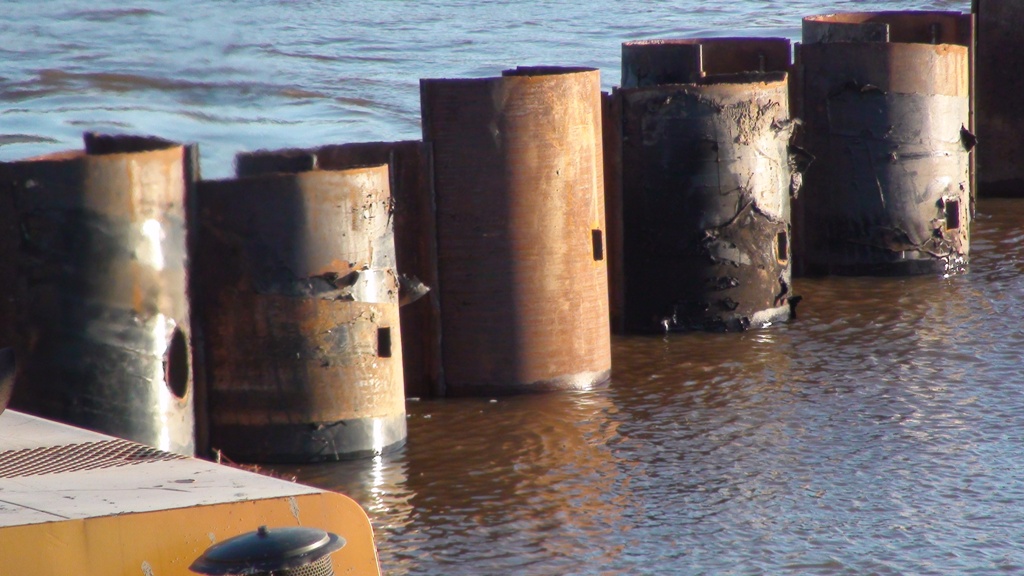

Трубошпунт собирают из стальных труб диаметром примерно 600–1200 мм. Их устанавливают по контуру котлована и соединяют между собой замками. Насколько герметичным получится ограждение, зависит не только от самих замков, но и от качества сварки, точности монтажа и выбранного способа герметизации.
Такое ограждение используют при строительстве подземных парковок, станций метро, тоннелей, промышленных объектов и высотных зданий. Его часто выбирают на площадках с плотной городской застройкой, когда нужно снизить влияние работ на соседние сооружения.
Чем трубошпунт отличается от традиционного шпунта Ларсена
| Параметр | Трубошпунт | Шпунт Ларсена |
|---|---|---|
| Материал | Стальные трубы большого диаметра | Плоский прокат с замками |
| Водонепроницаемость | Высокая при правильной установке | Зависит от качества замкового соединения |
| Несущая способность | Очень высокая | Средняя-высокая |
| Глубина погружения | До 40 м | До 25 м |
| Скорость монтажа | Средняя | Высокая |
| Стоимость материалов | Высокая | Средняя |
Когда выбирать трубошпунт вместо других типов ограждений
| Условия строительства | Рекомендуемое решение | Обоснование |
|---|---|---|
| Высокий уровень грунтовых вод | Трубошпунт | Обеспечивает максимальную водонепроницаемость |
| Плотная городская застройка | Трубошпунт | Минимальные вибрации при погружении |
| Большая глубина котлована (более 15 м) | Трубошпунт | Высокая несущая способность |
| Слабые грунты | Трубошпунт | Лучшее распределение нагрузок |
| Ограниченный бюджет | Шпунт Ларсена | Более экономичное решение |
| Стандартные условия, средняя глубина | Шпунт Ларсена | Оптимальное соотношение цена-качество |
Технология погружения трубошпунта
В большинстве проектов трубы погружают вибропогружателем. Если рядом расположены чувствительные здания или вибрации недопустимы, применяют статическое вдавливание либо комбинируют несколько технологий.
- Подготовка площадки — выполняется геодезическая разбивка, подготавливаются подъездные пути для техники, устанавливается ограждение рабочей зоны
- Доставка и складирование материалов — трубы завозятся на объект, проверяется их геометрия и качество сварных швов
- Разметка точек погружения — определяются точные координаты установки каждой трубы с учетом проектных осей
- Установка направляющих — монтируются временные направляющие конструкции для обеспечения вертикальности погружения
- Погружение труб — последовательное погружение каждой трубы до проектной отметки с контролем вертикальности
- Герметизация стыков — при необходимости выполняется дополнительная герметизация соединений между трубами
- Контроль качества — проверка отметок верха труб, их вертикальности и общей геометрии ограждения
Подробнее о технологии — вибропогружение труб и трубошпунта.
Какое оборудование используется для устройства трубошпунта
Основную работу выполняют тяжелые вибропогружатели и грузоподъемные краны. Их мощности должно хватать, чтобы безопасно подать трубу, удерживать ее в проектном положении и погрузить на расчетную глубину.
На тесных городских площадках используют более компактные гусеничные установки. Если грунт плотный или содержит препятствия, перед погружением могут выполнить лидерное бурение или перейти на статическое вдавливание.
Преимущества и недостатки технологии
Главный плюс трубошпунта — высокая жесткость конструкции. Он подходит для глубоких котлованов, хорошо работает на сложных грунтах и позволяет сократить влияние работ на окружающую застройку, если технология подобрана правильно.
Минусы тоже есть. Трубы стоят дороже обычного шпунта Ларсена, для монтажа нужна тяжелая техника, а перевозка и складирование занимают больше времени. Ошибки при погружении обходятся дорого, поэтому такие работы поручают опытной бригаде.
Нормативная база для проектирования трубошпунта
При проектировании трубошпунта ориентируются прежде всего на требования СП 45.13330 «Земляные сооружения, основания и фундаменты». Документ задает правила расчета устойчивости ограждения и проверки его несущей способности.
В зависимости от условий строительства также используют требования СП 22.13330, ГОСТ 27751 и других профильных нормативных документов. Если объект расположен в водонасыщенных грунтах, учитывают требования по инженерной защите территории.
Для подготовки проекта производства работ может потребоваться профессиональная разработка ППР.
Качество труб проверяют по действующим ГОСТ, а сами работы ведут с соблюдением требований СП 70.13330.
Стоимость устройства трубошпунта
Стоимость вибропогружения трубошпунта в компании «Ларсен Пайлинг» начинается от 1300 ₽ за погонный метр.
Окончательная цена рассчитывается для каждого объекта отдельно. На неё влияют:
- диаметр и длина трубошпунта;
- характеристики грунта;
- глубина погружения;
- требования к точности установки;
- общий объём работ;
- удалённость строительной площадки.
Если уже есть техническое задание или проект, расчёт можно выполнить до начала работ. После изучения документации специалисты подготовят коммерческое предложение с итоговой стоимостью. Для предварительной оценки можно воспользоваться страницей «Расчёт стоимости шпунтовых работ».
Заключение
Трубошпунт является эффективным решением для устройства глубоких котлованов в сложных грунтовых условиях, особенно при высоком уровне грунтовых вод и плотной городской застройке. Несмотря на высокую стоимость, технология обеспечивает максимальную надежность ограждения и безопасность строительства.
Для получения консультации по выбору оптимального типа шпунтового ограждения и расчета стоимости работ обращайтесь к специалистам. Правильный выбор технологии на этапе проектирования позволит избежать проблем при производстве работ и обеспечит экономическую эффективность проекта.
Часто задаваемые вопросы
-
Можно ли повторно использовать трубошпунт после завершения строительства?
Повторное использование возможно только после технического обследования. На практике извлечение трубошпунта значительно сложнее извлечения шпунта Ларсена, трубы нередко получают остаточные деформации. По этой причине компания не осуществляет обратный выкуп трубошпунта. В отдельных случаях практическую ценность представляют только срезанные замковые элементы.
-
На какую глубину можно погружать трубошпунт?
Максимальная глубина погружения составляет 35-40 метров в зависимости от грунтовых условий и диаметра используемых труб. В стандартных условиях рабочая глубина не превышает 25 метров.
-
Сколько времени занимает устройство трубошпунта?
Производительность составляет 15-25 погонных метров ограждения в смену при работе одной установкой. Общие сроки зависят от периметра котлована и сложности грунтовых условий.
-
В каких грунтах нельзя использовать трубошпунт?
Ограничения существуют для скальных грунтов, валунных отложений и грунтов с большим количеством строительного мусора. В таких случаях требуется предварительная подготовка или изменение технологии.
-
Какова водонепроницаемость трубошпунта?
Герметичность трубошпунтового ограждения зависит от конструкции замков, качества сварных швов, технологии герметизации, качества монтажа и гидрогеологических условий площадки. При необходимости предусматриваются дополнительные мероприятия по снижению фильтрации.
-
Требуется ли усиление трубошпунта распорками?
Да, при глубине котлована более 5 метров обязательно устройство горизонтальных распорок или анкерного крепления для обеспечения устойчивости ограждения.
-
Влияет ли погружение трубошпунта на соседние здания?
Вибропогружение труб создает минимальные динамические воздействия по сравнению с забивными методами, но требуется обследование соседних зданий и мониторинг в процессе работ.
